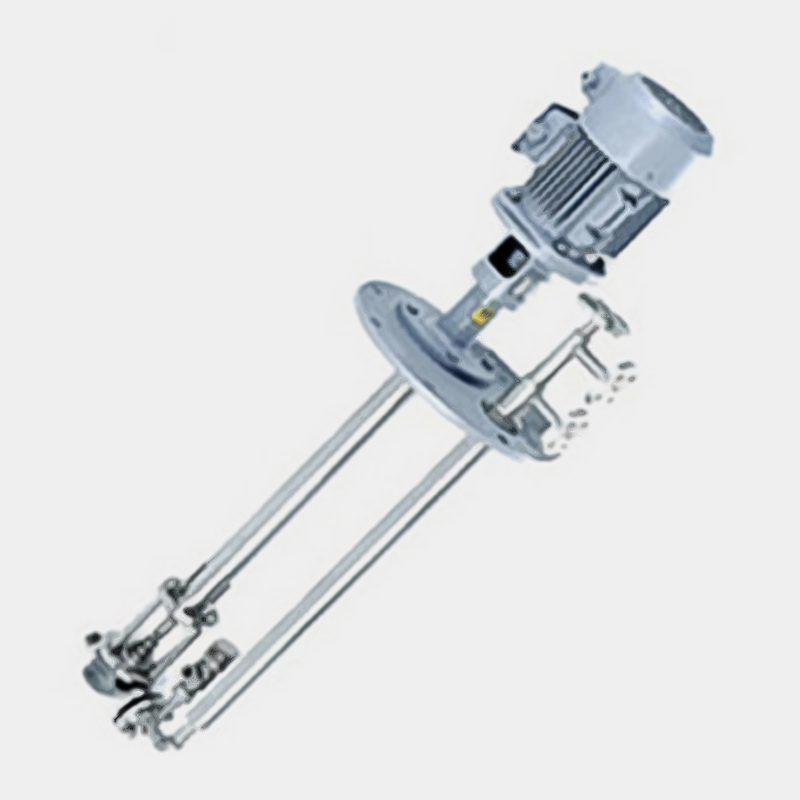

ATY液下齒輪泵、液硫泵

液下齒輪泵設計采用保溫夾套管道，應用日本液下齒輪泵技術設計制造，加工精度高，配合精密。可采用變頻控制流量調節，流量穩定，轉速低，電機功率小，使用壽命長。

產品說明書下載離心泵系列實物圖產品安裝圖紙

下一個：沒有了上一個：DLY立式多級液下泵

概述

液硫泵設計采用保溫夾套管道，應用日本液下齒輪泵技術設計制造，加工精度高，配合精密。可采用變頻控制流量調節，流量穩定，轉速低，電機功率小，使用壽命長。

應用范圍

液下齒輪泵參數范圍：
       流量：0.1—60m3/h
       壓力：16bar
       黏度：0.1-10000cps
       溫度：-30—410℃
       液下深度：≤2米。

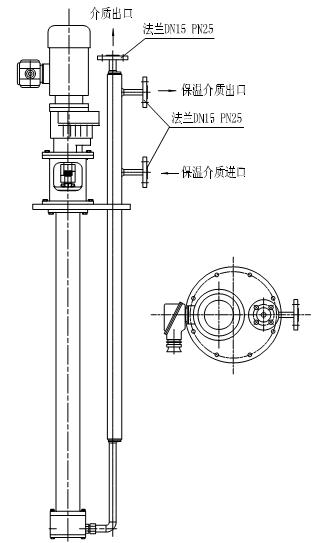

結構簡圖

型號意義

性能參數表

型號	連接尺寸 mm	大流量 m³ /h	高壓力 bar	黏度范圍 cps	高轉速 rpm	電機功率 kw	高溫度 ℃
ATY-01	10	0.4	16	0.1-3000	1450	0.55	410
ATY-02	10	0.8	16	0.1-3000	1450	0.55	410
ATY-04	15	1.2	16	0.1-8000	1450	0.75	410
ATY-08	20	2.5	16	0.1-10000	1450	1.1	410
ATY-10	25	3.2	16	0.1-10000	1450	2.2	410
ATY-12	32	4.9	16	0.1-10000	960	3.0	410
ATY-14	40	8.5	16	0.1-10000	960	5.5	410
ATY-16	50	16.5	16	0.1-10000	960	7.5	410
ATY-18	80	40.0	16	0.1-10000	500	15	410
ATY-20	100	60.0	16	0.1-10000	500	22	410

適用范圍

應用于石油、化工、化纖、粘膠、硫酸、液堿、瀝青等行業中，通過液下齒輪泵就能直接將儲罐中液體輸送到工藝管路中。完全防止泄露，減輕有毒有害泄漏液體對工人的傷害，改變工廠和環境帶來的污染。

故障原因與解決方案

使用方便，運轉周期長。
       配備變頻器，可實現流量計量控制。
       泵體材料：鑄鐵、球墨鑄鐵、304、316可滿足不同介質的需求。
       制作過程精細，確保產品質量。
       輸送流量穩定，脈動性小。
       輸送介質連續性好，不會產生渦流及空載運行。
       出口管道可帶保溫夾套。
       可實現正反轉運轉，當液下入口被堵時，利用反轉推力可將入口渣物沖走。
       間隙調整，泵運轉一定周期后，通過間隙調整使泵達到啟用時的流量效果。
