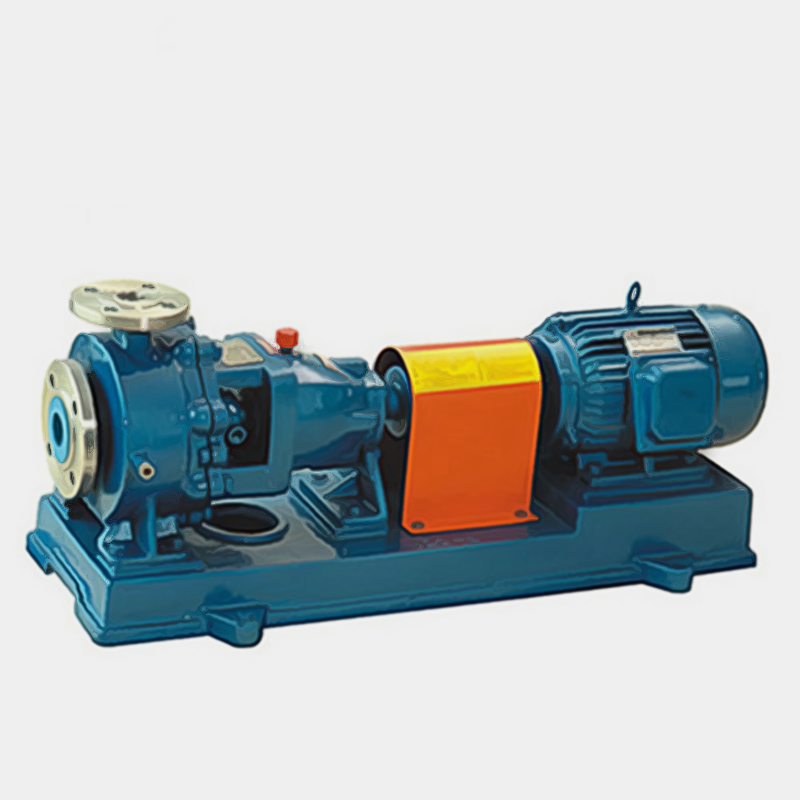

IN型夾套保溫離心泵

N型第三代熔融尿素泵是單級單吸懸壁式離心泵。適用于化肥廠輸送融熔尿素液用，也可用于輸送不含懸浮顆粒物的其他腐蝕性液體。介質的溫度允許-20~180攝氏度，泵是水平抽向吸入，徑向頂端吐出，泵前側有保溫夾套，雙重保夾可允0.59MPa,170攝氏度的蒸汽保溫。

產(chǎn)品說明書下載離心泵系列實物圖產(chǎn)品安裝圖紙

下一個：GY型高溫熔鹽液下泵上一個：LHY硫磺液下泵【液硫泵】

概述

IN型第三代熔融尿素泵是單級單吸懸壁式離心泵。適用于化肥廠輸送融熔尿素液用，也可用于輸送不含懸浮顆粒物的其他腐蝕性液體。介質的溫度允許-20~180攝氏度，泵是水平抽向吸入，徑向頂端吐出，泵前側有保溫夾套，雙重保夾可允0.59MPa,170攝氏度的蒸汽保溫。用戶可根據(jù)被輸送介質的腐蝕性能程度選用不同材料，型號和不同流量揚程可調控。

應用范圍

流量：7.5-200m3/h 揚程：60-132m 　轉速：2900r/min

結構簡圖

in保溫離心泵結構圖

型號意義

性能參數(shù)表

泵型號	流量Q		揚程 H	轉速n	功率P(kw)		效率η	必需汽蝕余量
	流量Q		揚程 H	轉速n	功率P(kw)		效率η	（NPSH）(m)
	(m3/h)	(L/S)	(m)	(r/min)	軸功率	電機功率	（%）
IH32-20-125	3.2	0.88	20	2900	0.48	按	35	5
IH32-20-160	3.2	0.88	32		0.93	液	30	3.5
IH32-20-200	3.2	0.88	50		1.62	體	27	4
IH32-20-250	3.2	0.88	80		4.1	的	17	4.5
IH40-20-125	6.3	1.74	20		0.66	比	52	5
IH40-20-160	6.3	1.74	32		1.53	重	36	3.5
IH40-20-200	6.3	1.74	50		2.52	和	34	3.5
IH40-20-250	6.3	1.74	80		5.3	粘	26	4.5
IH50-32-125	7.5	2.08	23	2900	1.09	度	43	2
	12.5	3.47	20		1.33	選	51	2
	15	4.17	18		1.5	用	49	2.5
IH50-32-125A	6.8	1.89	18.8	2900	0.87		40	2
	11.3	3.14	16.4		1.01		50	2
	13.6	4.17	14.7		1.16		47	2.5
IH50-32-125	3.75	1.04	5.75	1450	0.16		36	1
	6.3	1.74	5		0.19		45	1
	7.5	2.08	4.5		0.21		44	1.2
IH50-32-125A	3.4	0.94	4.7	1450	0.13		33.3	1
	5.7	1.59	4.1		0.149		43	1
	6.8	1.89	3.7		0.163		42	1.2
IH50-32-160	7.5	2.08	34.5	2900	2.13		33	2
	12.5	3.47	32		2.37		46	2
	15	4.17	30		2.45		50	2.5
IH50-32-160A	6.8	1.89	28.5	2900	1.76		30	2
	11.3	3.14	26.4		1.85		44	2
	13.6	3.78	24.8		1.91		48	2.5
IH50-32-160	3.75	1.04	8.6	1450	0.3		29	1
	6.3	1.74	8		0.34		40	1
	7.5	2.08	7.5		0.36		43	1.2
IH50-32-160A	3.4	0.94	7.1	1450	0.253		25.9	2
	5.7	1.59	6.6		0.277		37.1	2
	6.8	1.89	6.2		0.28		41	2.5
IH50-32-200	7.5	2.08	51.8	2900	3.78		28	2
	12.5	3.47	50		4.36		39	2
	15	4.17	48		4.56		43	2.5
IH50-32-200A	6.8	1.89	42.7	2900	3.16		25	2
	11.3	3.14	41		3.24		38	2
	13.6	3.78	39.5		3.57		41	2.5
IH50-32-200	3.75	1.04	12.9	1450	0.57		23	1
	6.3	1.74	12.5		0.65		33	1
	7.5	2.08	12		0.68		36	1.2
IH50-32-200A	3.4	0.94	10.6	1450	0.488		20	1
	5.7	1.59	10.3		0.516		31	1
	6.8	1.89	9.9
