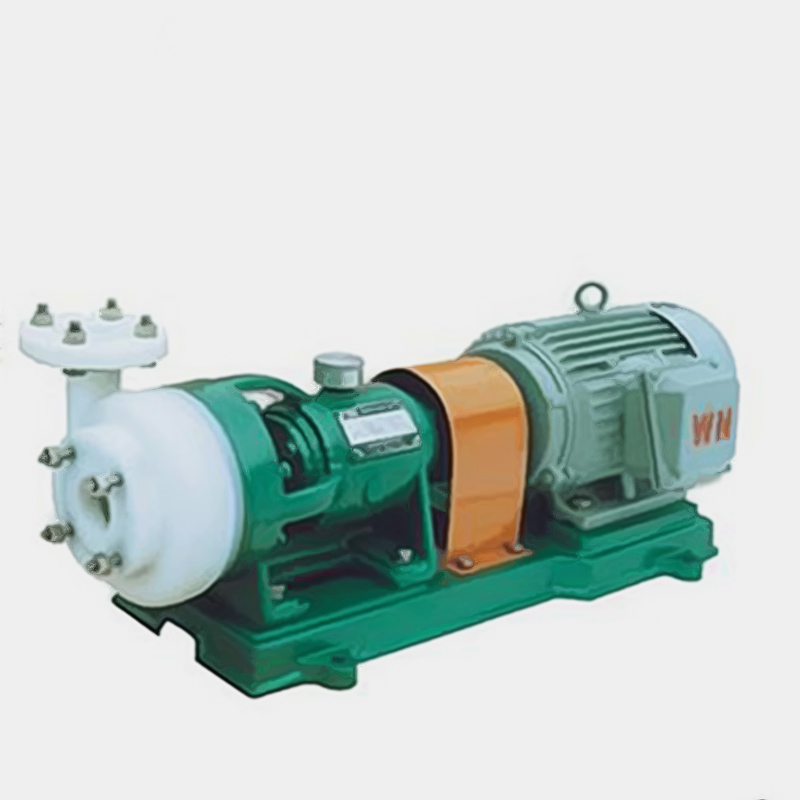

FSB氟合金離心泵

氟合金離心泵是目前最優秀的耐腐蝕泵,我單位選用該材料生產的FSB、FSB-D系列氟合金離心泵，具有特強的耐腐性，且機械強度高、不老化、無毒素分解，可輸送任意濃度的酸、堿液、氧化劑及其他腐蝕性介質。

概述

FSB型氟合金離心泵產品特點
氟合金離心泵由泵體,葉輪,合蓋,密封件,支架,泵軸,邊軸器,吊緊螺栓,螺母,底板組成。
1、氟氟合金離心泵泵體：左右兩邊連接部分內埋鋼質法蘭圈各一只模壓塑料合成金制成。
2、氟合金離心泵合蓋右邊一側內埋一只不銹鋼（1Cr18Ni9Ti）模壓塑料合金而成。
3、氟合金離心泵葉輪：采用接軸連接方法，金屬軸為優質鋼精加工后外包塑料合成金模壓而成，使葉輪與金屬接軸牢固地結為一體，保證軸根與葉輪后部承受隨旋轉時的扭矩力，這樣介質浸濕部分為塑料合金。
4、氟合金離心泵機械密封：采用WB2型、ST型不用冷卻水可調式端面密封技術，由碳化硅、高純度氧化鋁陶瓷、填充四氟、石墨等材料制成。

應用范圍

FSB型氟塑料合金離心泵具有結構緊湊合理、耐強腐蝕、密封性能嚴密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修方便、流道光滑、效率高，節約能源等優點。杜絕跑、冒、滴、漏，廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。

結構簡圖

氟塑料離心泵

序號	名稱	序號	名稱
1	泵體	8	油蓋
2	葉輪	9	油鏡
3	后蓋	10	軸承
4	壓蓋	11	軸承壓蓋
5	密封件	12	聯軸器
6	支架	13	吊緊螺栓
7	泵軸

型號意義

性能參數表

規格型號	流量m3/h	揚程 m	入口 mm	出口 mm	配用功率 kw	轉速 r/min	氣蝕余量 m	效率 %
25FSB-10L	1.5	10	25	20	1.5	2900	4.5	29
25FSB-18L	3.6	18	25	20	1.5	2900	4.5	27
40FSB-15L	5	15	40	32	1.5	2900	4.5	51
40FSB-20L	10	20	40	32	3	2900	4	47
40FSB-30L	10	30	40	32	3	2900	4	55
40FSB-40L	10	40	40	32	5.5	2900	4.5	35
40FSB-50L	10	50	40	32	7.5	2900	4.5	33
50FSB-20L	20	20	50	40	3	2900	3	55
50FSB-25L	15	25	50	40	4	2900	4	64.5
50FSB-30L	15	30	50	40	4	2900	4	70
50FSB-40L	15	40	50	40	5.5	2900	4.5	39
50FSB-50L	15	50	50	40	7.5	2900	4.5	38
65FSB-32L	29	32	65	50	5.5	2900	3.5	45
65FSB-40L	29	40	65	50	11	2900	4	53
80FSB-20L	50	20	80	65	5.5	2900	4	72
80FSB-30L	50	30	80	65	7.5	2900	4	64
80FSB-34L	50	34	80	50	11	2900	4	65
80FSB-40L	50	40	80	50	11	2900	4.5	67
80FSB-50L	50	50	80	50	15	2900	4.5	65
100FSB-15L	80	15	100	65	11	2900	4.5	72
100FSB-30L	100	30	100	80	15	2900	4	74
100FSB-40L	100	40	100	80	22	2900	4	74
100FSB-50L	100	50	100	80	30	2900	4.5	72
125FSB-12L	90	12	125	80	7.5	1450	4.5	73
125FSB-40L	150	40	125	80	37	2900	4	78
規格型號	流量m3/h	揚程 m	入口 mm	出口 mm	配用功率 kw	轉速 r/min	氣蝕余量 m	效率 %
25FS-16	3.6	16	25	25	1.5	2900	4	41
40FS-16	7.2	15.7	40	25	1.5	2900	4	50
50FS-25	14.4	25	50	40	3	2900	4	52
50FS-40	14.4	40	50	40	5.5	2900	4	46
65FS-25	28.8	25	65	50	5.5	2900	4.5	63
65FS-25A	26.2	21.5	65	50	5.5	2900	4.5	61
65FS-40	28.8	39.5	65	50	11	2900	4	64
65FS-40A	26.2	32	65	50	7.5	2900	4	58
80FS-38	54	38	80	65	15	2900	4	68
80FS-38A	49.1	30.5	80	65	11	2900	4	66
100FS-37	100.8	36.5	100	80	18.5	2900	4.5	78
100FS38A	92.8	25.8	100	80	15	2900	4.5	73
100FS-57	100.8	57	100	80	30	2900	4	69.4

適用范圍

流量：3.6～100m3/h；
揚程：15～55m；
轉速：2900r/min；
功率：1.5～18.5KW；
進口直徑：25～100mm；
適用溫度：-20℃～120℃。

故障原因與解決方案

FSB型氟塑料合金離心泵使用說明：

起動與停車
1、往水泵內注足液體(引液)。
2、檢查支架油室的油位是否在規定范圍內。
3、檢查電動機運轉方向，查看泵的放置標記。
4、關閉出口閥門及壓力表旋塞。
5、啟動電機，打開壓力表旋塞，慢慢打開出口閥門。當壓力表指針指到需要的位置時，停止出水閥門大小的調整。
6、需要停車時，首先關閉出水閥，再切斷電源。

■ FSB型氟塑料合金離心泵拆裝與安裝：

泵的拆卸
1．泵與電機聯接用爪型聯軸器連接，拆卸時先松掉支架與底座的4只連接螺栓.使泵與電機脫開。
2．松開泵體后蓋的連接螺栓.用木柄輕擊泵體脫開。
3．松開葉輪軸與泵軸莫氏錐度連接在連軸器中的吊緊螺栓。
4．松開機械密封動!不固定螺釘，用木錘輕擊連軸器中心吊緊螺栓，葉輪軸與泵軸莫氏錐度松開后拉出葉輪、后蓋、密封件動環.松開后蓋上壓蓋螺釘.取出靜壞。
5．松開泵軸左右壓蓋螺釘.取出泵軸、軸承、清洗支架油室。
裝配
按拆卸的相反順序將密封件動環、靜環、后蓋、壓蓋、葉輪、泵體等裝上緊定螺栓。

■ FSB型氟塑料合金離心泵使用注意事項：

安裝及注意事項
1.在安裝前應對泵和電機進行檢査，各部分應完好無損，泵內無雜物。
2.將本泵放置水平位置上接上進、出管和接通電源.最后用手盤動聯軸器.檢査有無碰擦現象.轉動輕松均勻則安裝結束。
3.塑料合金離心泵鋼度較金屬差，故管路重量不能直接壓在泵體上，迸、出口管路應另加支架承受.揚程高的泵在出口還應安裝逆止閥.以防突然停機的水錘破壞。
4.所有接合處必須保持密封.以防漏氣、液影響泵的工作性能。
5.運轉過程中如發現撅動或不正常聲音時.應立即停車檢査原因.故降排除后才能工作。
起動與停車
1．往水泵內注足液體（引液）。
2．檜査支架油室的油位是否在規定范圍內。
3．檢査電動機運轉方向.調看泵的旋轉標記。
4．關閉出口閥門及壓力表旋塞。
5．啟動電機.打開壓力表旋塞.慢慢打開出口閥門，當壓
6．重要停車時，首先關閉出水閥，再切斷電源。
力表指針指到需要的位置時.停止出水閥門大小的調整。

FSB型氟塑料合金離心泵結構說明：

1、泵體：左右兩邊連接部分內埋鋼質法蘭圈各一只模壓塑料合金制成。
2、后蓋右邊一側內埋一只不銹鋼板(1Crl8Ni9Ti)模壓塑料合金而成。
3、葉輪：采用接軸連接方法，金屬軸為優質鋼精加工后外包塑料合金模壓而成，使葉輪與金屬接軸牢固地結為一體，保證軸根與葉輪后部承受隨旋轉時的扭矩力，這樣介質浸濕部分為塑料合金。
4、機械密封：采用WB2型、ST型不用冷卻水可調式端面密封技術，由碳化硅、高純度氧化鋁陶瓷、填充四氟、石墨等材料制成。
