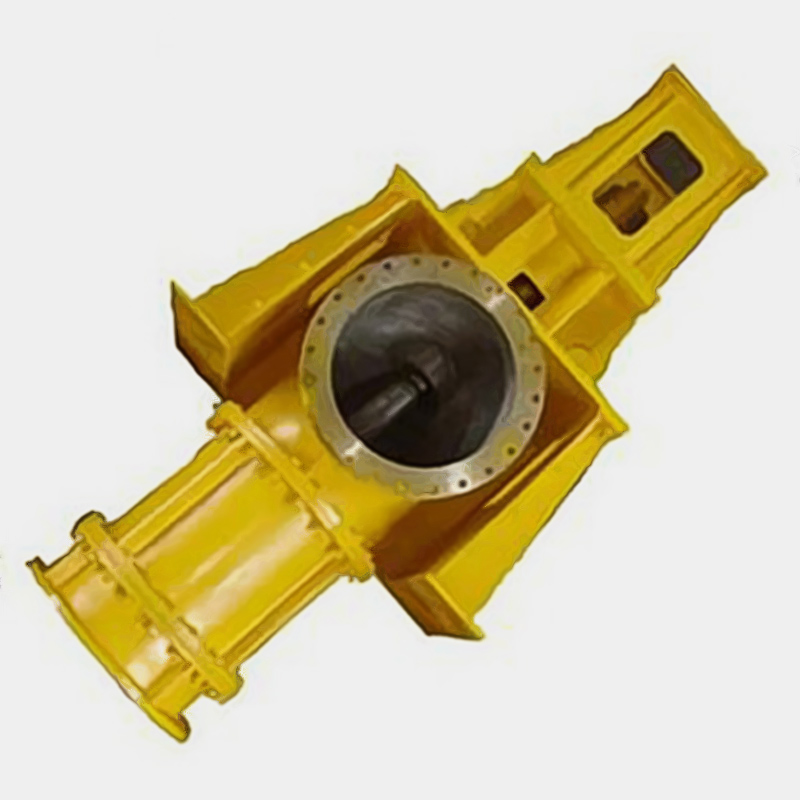

FGL高溫熔鹽立式軸流泵

FGL型立式化工軸流泵為單級懸臂式結構，結構合理，抗汽蝕性能好，可靠性高。泵設計壓力10bar，輸送介質溫度為～+120℃。用于大流量、低揚程蒸發循環工位的輸送含有固體顆粒的介質，是磷復肥行業定點首選泵型。

產品說明書下載離心泵系列實物圖產品安裝圖紙

下一個：沒有了上一個：GFY耐高溫液下泵

概述

FGL型高溫熔鹽軸流泵是江蘇斯耐德機械設備公司根據市場需要，利用原有制作立式化工軸流泵及高溫熔鹽液下泵經驗吸收國外同行業技術之優點，攻關開發的新一代節能高溫熔鹽軸流泵產品。主要用于苯酐、順酐、均酐、丙烯酸、富馬酸、三聚氰胺、制冷劑、鋁鎂行業等工業流程，以及橡膠、塑料等行業輸送鈉鹽、鉀鹽、堿類等易結晶的高溫液體。

應用范圍

磷復肥行業：適用于輸送含固體顆粒腐蝕性介質，如閃蒸冷卻等工位。

化工、制堿、制鹽、行業：適用于物料的濃縮循環工位。

造紙、輕工行業：適用于物料的濃縮循環工位。

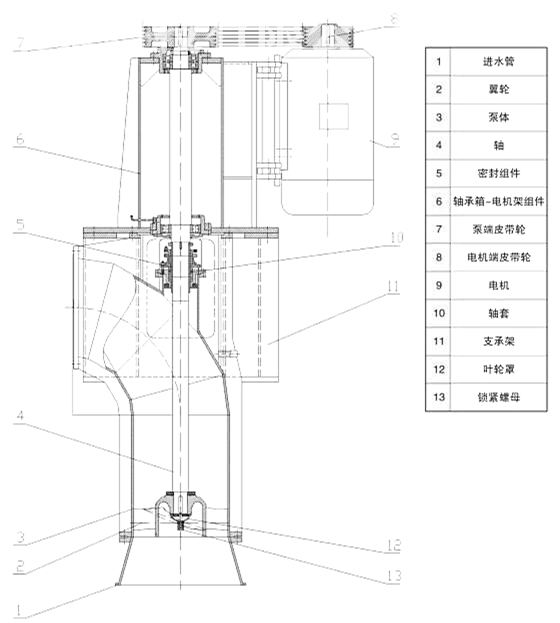

結構簡圖

FGL立式軸流泵結構說明

采用導葉體結構，泵抗汽蝕性能好，效率高。

泵轉速低，運轉平穩可靠。

葉輪與葉輪體配合，在輸送磨蝕性物料時，只要更換葉輪和葉輪體即可，從而提高泵體的使用壽命。

可采用直聯、皮帶或減速機等傳動方式。

型號意義

過流部件選材

可選用CD4MCu 、Cr30、304、304L、316、316L、904L（UB-6）、20#合金等材料。

磷肥行業閃蒸冷卻工位的葉輪、葉輪體用Cr30材料，泵體用CD4MCu材料。

性能參數表

泵型號	流量Q		揚程	功率	口徑	比轉數	轉速
泵型號	(m3/h)	(m3/s)	H(m)	N（KW）	(mm)	ns	n（r/min）
350FGL-70	1210	0.34	7.22	37	350	700	1450
350FGL-100	1188	0.33	4.21	22	350	1000	1450
350FGL-125	1321	0.37	3.56	22	350	1250	1470
500FGL-4	2365	0.66	3.95	45	500		980
500FGL-85	2512	0.7	5.24	55	500	850	980
500FGL-100	2646	0.74	4.65	55	500	1000	980
500FGL-125	2880	0.8	3.5	45	500	1250	980
500FGL-160	2491.2	0.69	2.75	30	500	1600	980
600FGL-70	4032	1.12	6.35	110	600	700	730
600FGL-100	3672	1.02	3.59	55	600	1000	730
600FGL-125	3888	1.08	3.1	75	600	1250	730
700FGL-4	4860	1.35	3.96	95	700		730
700FGL-70	4860	1.35	7.3	155	700	700	730
700FGL-100	4875	1.35	3.2	80	700	1000	585
700FGL-100	6083	1.69	4.99	155	700	1000	730
700FGL-125	4896	1.36	3.6	50	700	1250	730
700FGL-160	5220	1.45	2.78	60	700	1600	730
800FGL-70	6732	1.87	6.36	155	800	700	580
800FGL-100	6090	1.69	3.74	115	800	1000	585
800FGL-125		0		80	800	1250	585
800FGL-125	6606	1.84	3.04	95	800	1250	585
900FGL-70	10080	2.8	6.56	250	900	700	485
900FGL-100	11016	3.06	5	260	900	1000	580
900FGL-125	9180	2.55	3.25	130	900	1250	485
